艾睿达建筑能耗在线监测系统解决方案

政策背景

为了响应国务院要求开展节能减排的号召，并完成国家“十一五”计划关于节能减排目标的要求，国家住建部下发《关于切实加强政府办公和大型公共建筑节能管理工作的通知》，通知要求深入推进建筑能耗监测体系建设和加强对空调温度控制情况的监督检查。住建部从2007年开始在北京、天津、深圳等试点城市推行建筑能耗监测体系的建设，但在对公共建筑空调温度控制的监督管理上却比较缺乏有效的手段。

贯彻落实《中华人民共和国节约能源法》第三章第五节中关于“公共机构节能”篇中“加强能源消费计量和监测管理”的要求。

落实《国务院关于印发节能减排综合性工作方案的通知》（国发[2007]15号）中“建立大型公共建筑能耗统计、能源审计、能效公示、能耗定额制度”的要求。

响应《关于加强国家机关办公建筑和大型公共建筑节能管理工作的实施意见》（建科[2007]245号）中“开展建立节能监管体系相关工作”的要求。

落实《公共机构节能条例》公共机构应当实行能源消费计量制度，区分用能种类、用能系统实行能源消费分户、分类、分项计量，并对能源消耗状况进行实时监测，及时发现、纠正用能浪费现象。

需求分析

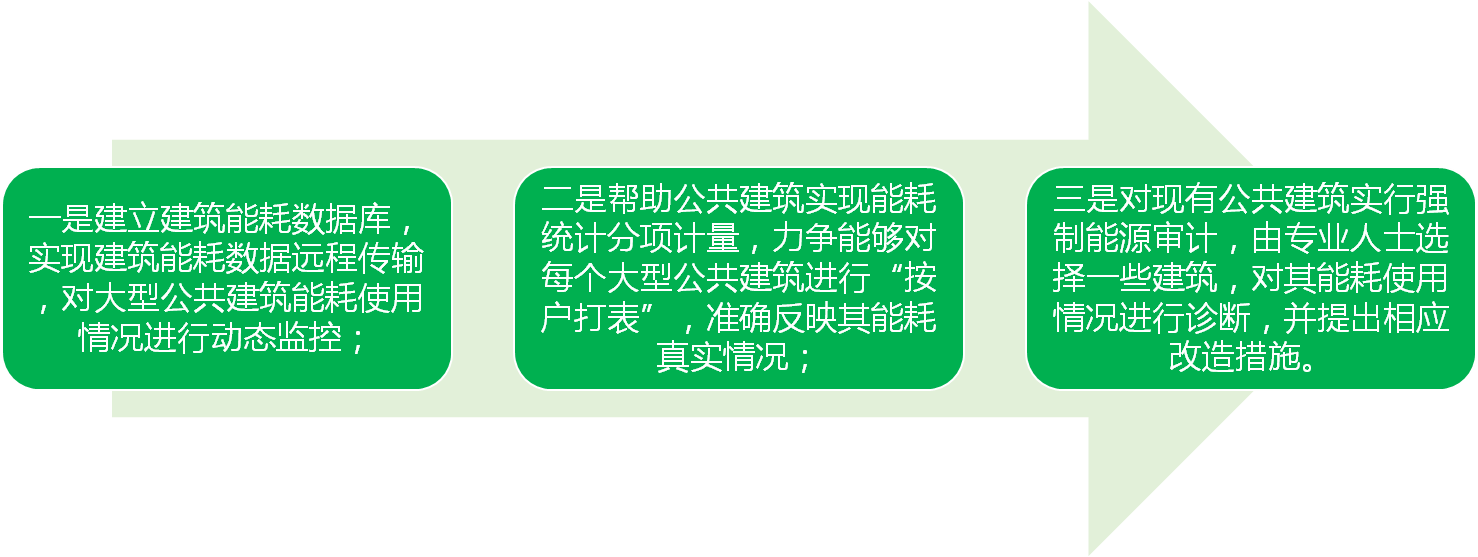

建设目标

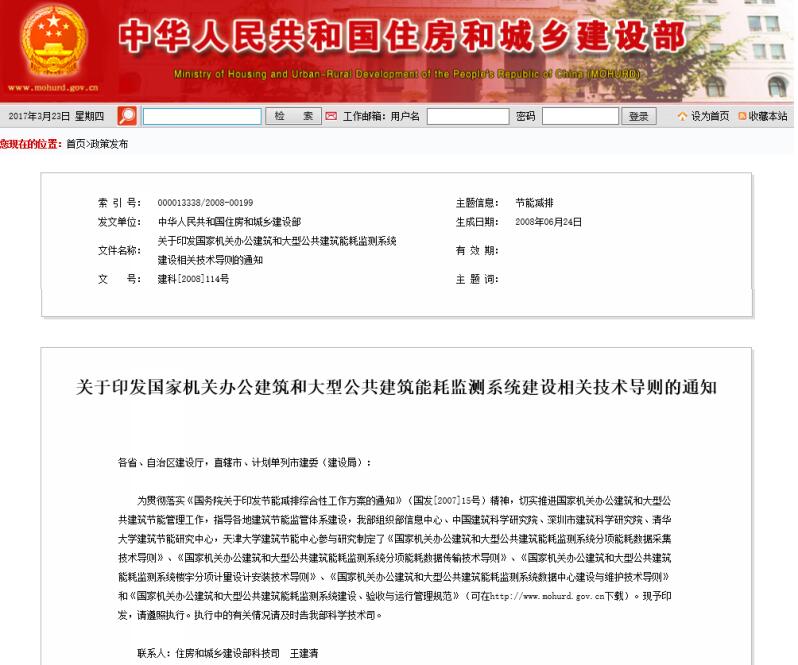

依据国家住房与城乡建设部2008年出台的《国家机关办公建筑和大型公共建筑能耗监测系统技术导则》相关规定，对公共建筑使用物联网通信实时采集技术，总体目标为：

1）建筑各种能耗实时分类/分项/分户精确计量，计量数据远程传输，为建筑能源管理部门提供决策依据。

2）通过对建筑重点能耗设备的智能控制，有效降低建筑总的能耗。

3)以实时监测能源数据为依据，实现有效节能，并提高建筑能源的自动化管理水平

系统简介

公共建筑能耗监测系统以科学、规范的统计指标体系和统计标准体系为基础，充分利用当今先进的信息技术、通讯技术、物联网及云计算技术，以数据的获取和整合利用监测数据为核心
通过规范数据标准和数据交换平台的建立，形成一个具有交互式公共平台并以多媒体方式体现的动态信息监测系统，在统一的平台支持下，通过远程传输等手段进行数据采集，
建立起建筑能耗监测信息数据库，实现建筑能耗的在线监测和数据的分析展示功能，为各级政府提供即时、准确的建筑能耗状况，从而达到政府对能源领域的宏观管理和科学，
为领导决策提供有效数据，促进建设行业建筑节能朝着科学的方向发展。

ARTA是依托艾睿达智能技术自主研发的物联网中间件平台之上开发的建筑能源管理行业版，它集成了数据通信采集、数据处理和MYSQL/ORACLE历史数据存储数据库，
实时数据和告警采用HBASE非关系数据库技术处理，可对建筑的耗电系统、设备进行分类、分项、分设备计量；同时对各耗电系统、设备实施在线监测、
实时计量、及时汇总、分项分设备动态发布能耗信息；建立网络化管理系统，为科学管理、合理考评、提高能源使用效率、严格控制能源成本提供科学依据，
通过能耗系统的精细化管理手段来提高建筑的能源管理水平。对用能建筑、用能系统、主要用能设备进行监测，构建可靠性强、效率高、共享度高的能耗数据库，建立能耗监测、统计、公示平台。

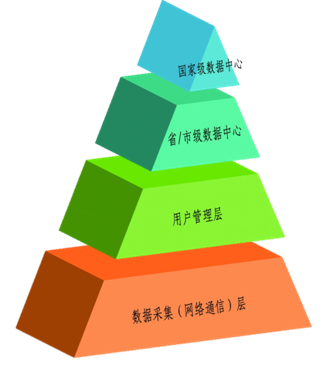

系统架构

第一层为现场设备层，按照能源的分类、分项要求，在现场设置带通信接口的各种电、水、气、冷热量等计量表计，实现现场能耗数据的计量

第二层为数据采集(网络通信)层，通过数据采集器将现场表计的能耗数据分项采集处理后，上传至本地能耗监测系统主机

第三层为用户管理层即本地能耗监测系统主机，其由符合国家能耗监测系统要求的软硬件设备组成。其将采集器上传的各类能耗数据进行分析处理后生成各种数据分析图表，为能源可视化管理提供依据，同时生成符合国家能源管理要求的数据报表，通过互联网定时上传至省/市数据中心

第四层以上为政府管理层（地市、省、国家），其将各地上报数据分类处理，按照国家能源管理政策要求，实施数据化管理并为制定新的能源管理政策提供依据

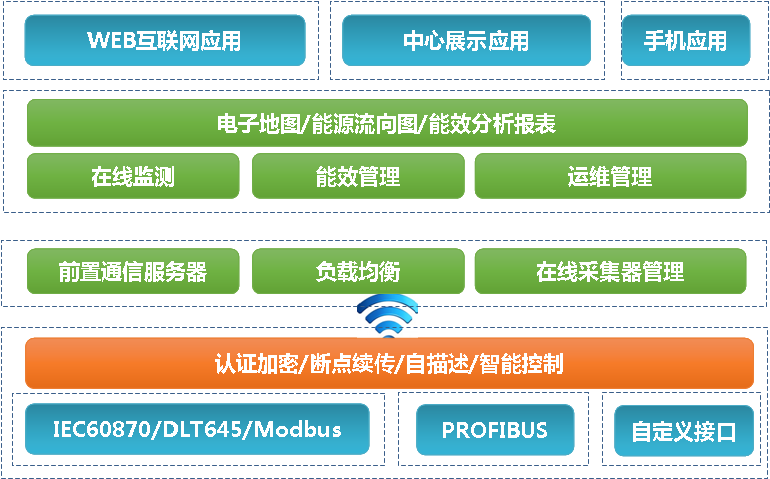

技术架构

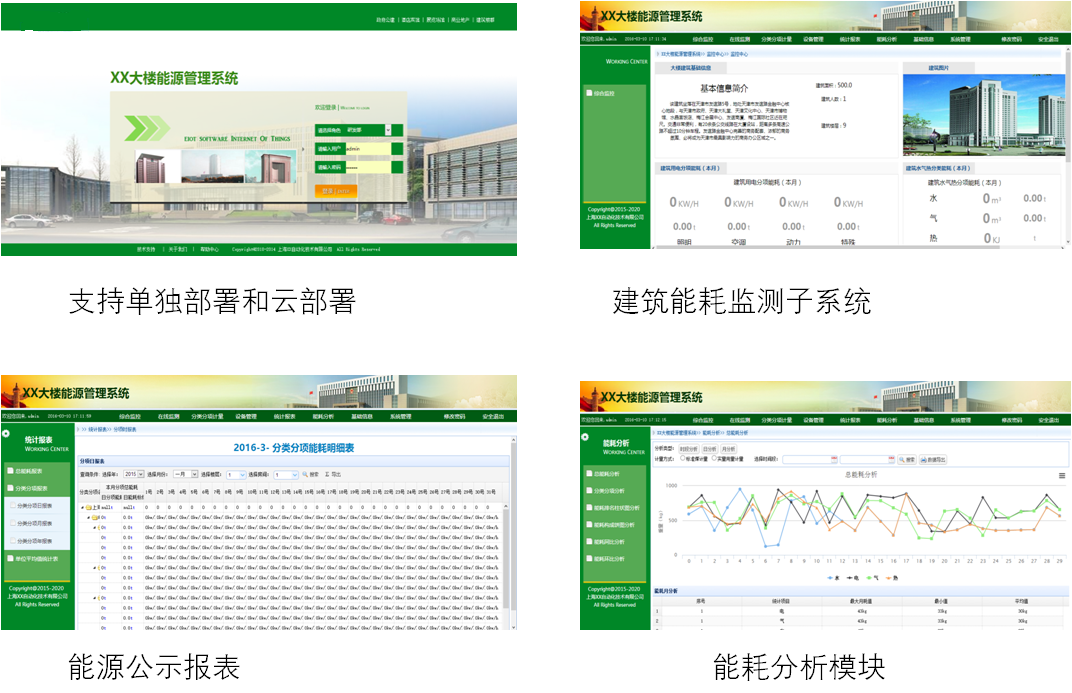

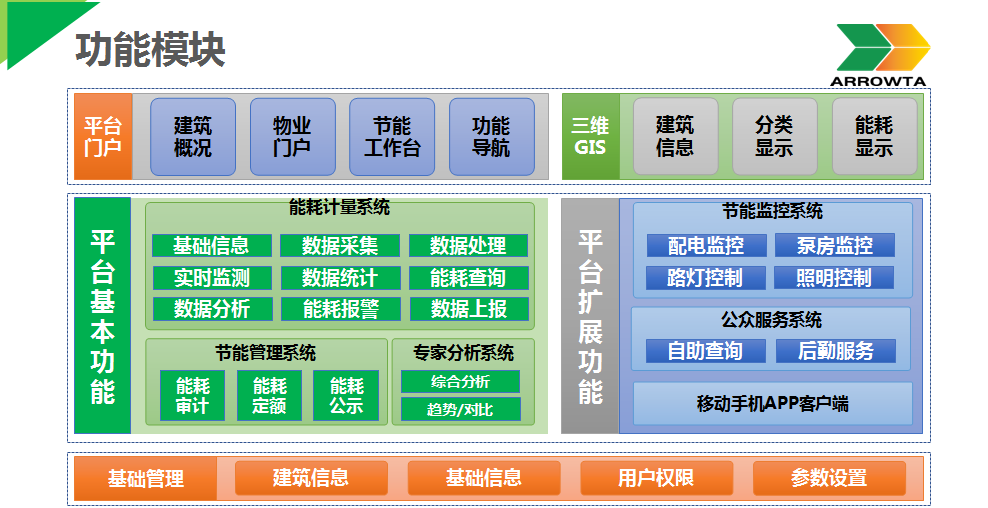

功能模块

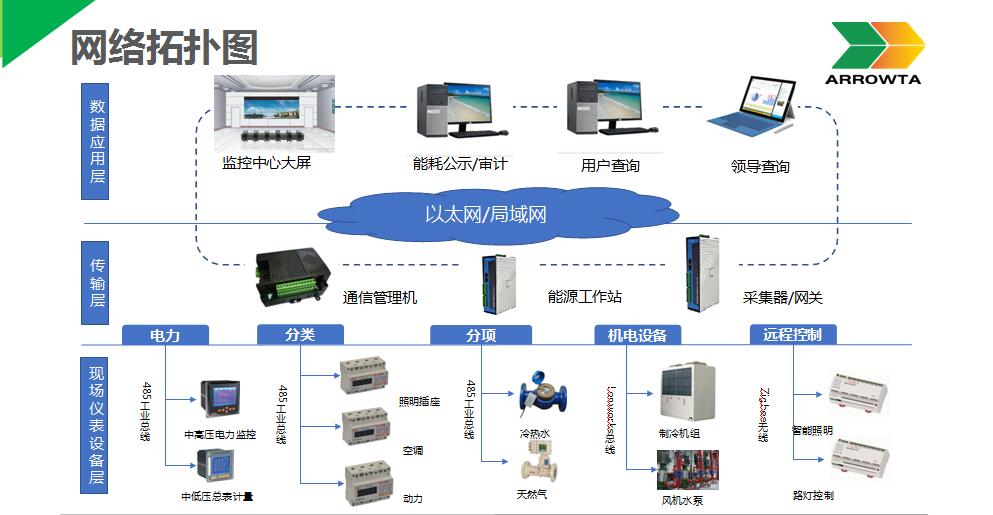

网络拓扑图

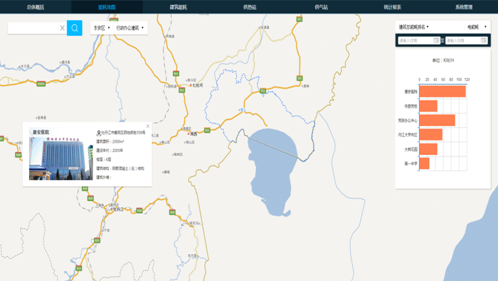

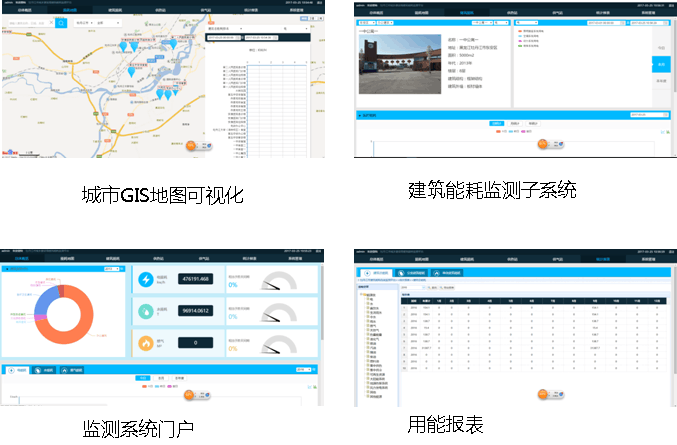

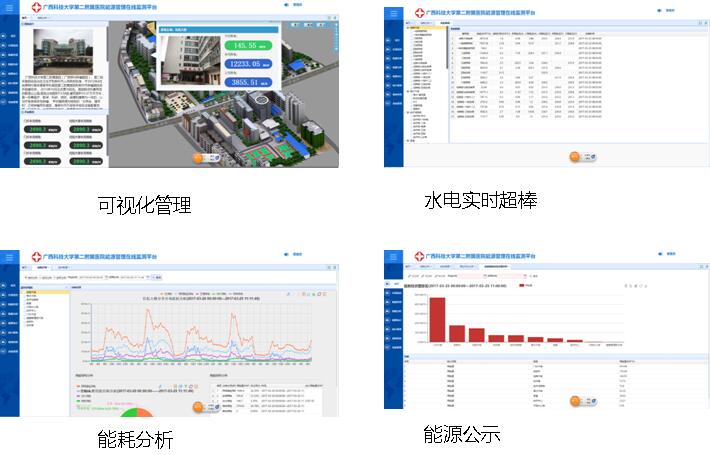

市县级公共建筑能耗监测平台

该平台是对建筑能耗进行实时在线监测与分析的大型信息化平台。它以建筑中各项能耗数据为依据，结合各类建筑的特殊性，
通过分布式采集水、电、气、热能等各种能耗数据后，进行动态监测分析，洞察建筑中存在的不合理用能问题，优化了现有的设备运行
既满足了用户对建筑环境的舒适要求，又能助推绿色建筑的建设。l符合国家机关办公建筑和大型公共建筑能耗监测系统技术导则及相关技术规范的要求。

基于B/S系统架构，通过浏览器即可访问，可对建筑各个监测支路能耗数据进行访问授权。

随时便捷地在线批量查看仪表的实时状态读数，同一平台支持不同角色的用户访问
